產品推薦：日本費加羅電化學式CO傳感器 ——TGS5042

更新時間：2023-01-10 17:18:34

下載資料

應用介紹

一、產品簡述：
TGS5042采用電化學原理，而又優于傳統電化學傳感器，其電解液是環保的；長壽命，長期穩定性以及高靈敏度（ppm級），使它成為需要數字顯示的檢測CO 的傳感器的理想選擇。TGS5042實物圖如下：












       TGS5042-A00實物圖

二、重要參數：

工作溫度：-10℃—60℃(連續)

工作濕度：5—99%RH(非凝結)

響應時間：T90<60S

輸出信號：1.2-2.4nA/ppm

量    程：0-10000ppm

壽    命：5-10年

封    裝：標準AA 電池封裝

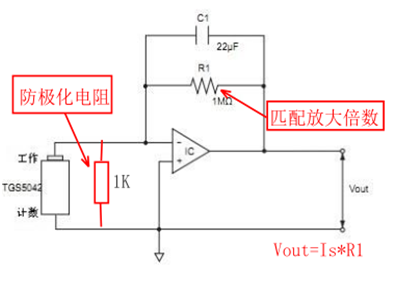

三、基本電路

防極化電阻推薦采用1K；

運放務必采用軌到軌型；

輸出電壓計算：

Vout=Is*R1；

該電路簡單實用，是TGS5042

研發、測試階段主要推薦電路


             TGS5042基本測試電路

四、優勢、特點


符合UL、ROSH認證；

出廠預標定，可免標定使用；

對CO選擇性、重復性好；

傳感器輸出與CO濃度程線性關系；

壽命長，可達10年之久；

應用簡單、校準簡單；

電解液是純凈水，綠色環保；


五、典型應用領域

家用、商用CO泄露報警器；

地下停車廠CO濃度監測報警、通風控制；

樓宇、家居、管廊等火災預警器；

電動汽車鋰電池起火檢測報警器；

便攜式CO濃度計、探測器（TGS5042無需供電）；

車、船內監測CO，防窒息；

六、同系產品簡介

與TGS5042類似的還有TGS5342及新產品TGS5141；TGS5342較TGS5042 體積縮小為原來的60%，而TGS5141則采用了特殊電解質取代純凈水，體積進一步縮小，僅為TGS5042的十分之一，以適應廣大用戶小型化、高集成產品的設計需求。在性能方面TGS5342/TGS5141與之前的TGS5042非常接近，使用方面也基本沒什么差別。


       TGS5342             TGS5141

七、常見問題

1.首次接觸氣體傳感器，使用該傳感器開發難度大嗎？

答：難度不大，廠家有成熟推薦電路，有專業的技術支持服務，詳細的技術資料，即使沒有氣體傳感器開發經驗也沒有什么關系。

2.沒有標定條件能用該傳感器開發產品嗎？

答：可以的，我們TGS5042出廠預標定，用戶可以免標定開發，精度在10%以內，如果有標定條件，自己標定，精度能做到5%以內。
