超聲檢測技術的應用
更新時間：2014-10-08 15:36:24
應用介紹

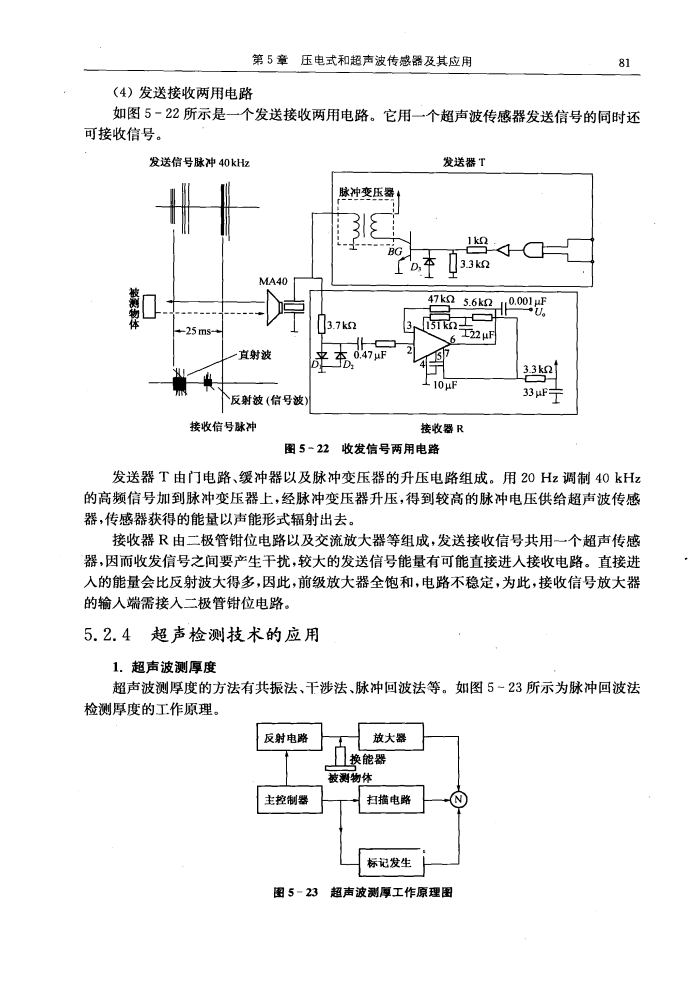

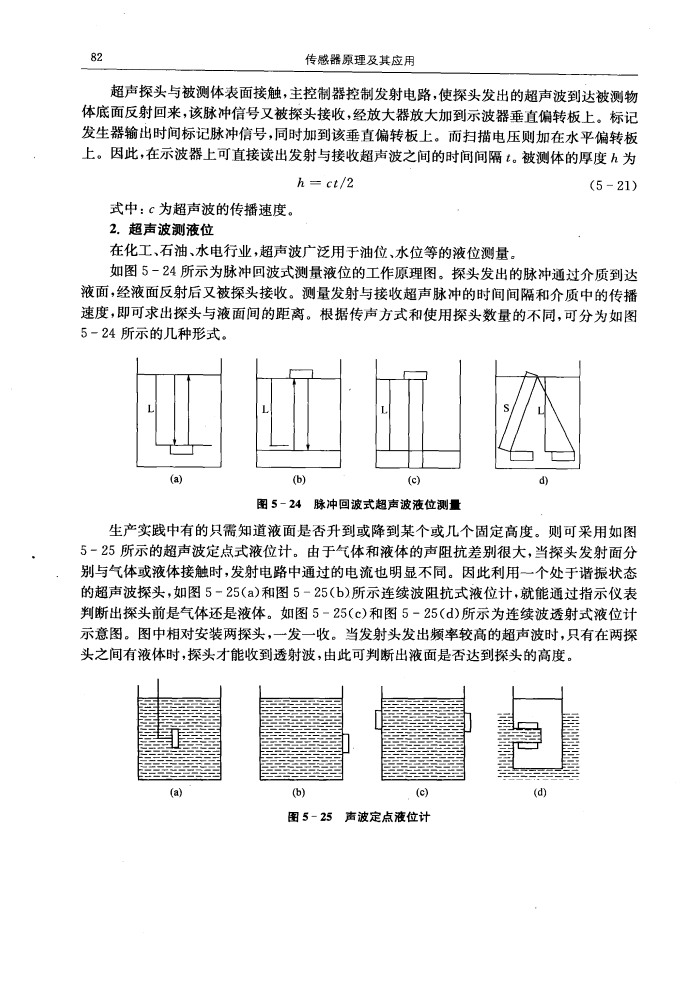

| 文摘： 超聲探頭與被測體表面接觸，主控制器控制發射電路，使探頭發出的超 聲波到達被測物體底面反射回來，該脈沖信號又被探頭接收，經放大器 放大加到示波器垂直偏轉板上。標記發生器輸出時間標記脈沖倍號,同時 加到該垂直偏轉板上。而掃描電壓則加在水平偏轉板上。因此，在示波 器上可直接讀出發射與接收超聲波之間的時間間隔t。被測體h的厚度為…… |
