超聲波傳感器是實現聲、電轉換的裝置，又稱超聲換能器或超聲波探頭

更新時間：2023-01-10 14:24:37

應用介紹

文摘：

超聲波傳感器是實現聲、電轉換的裝置，又稱超聲換能器或超聲波探頭。
這種裝置能發射超聲波和接收超聲波回波，并轉換成相應電信號。

1.超聲傳感器結構

按作用原理不同,超聲傳感器可分為壓電式、磁致伸縮式、電磁式等數種，

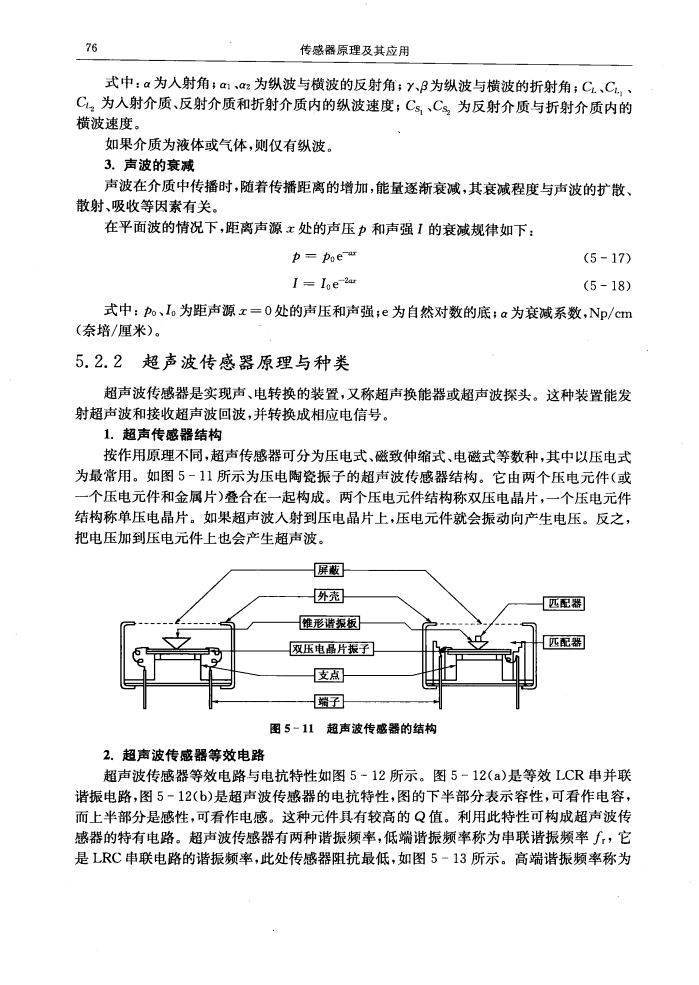

其中以壓電式常用。如圖5-11所示為壓電陶瓷振子的超聲波傳感器
結構。它由兩個壓電元件(或 —個樂電元件和金厲片疊合在一起構成。兩
個壓電元件結構稱雙壓電晶片，一個壓電元件 結構稱單壓電晶片。如果
超聲波入射到壓電晶片上，壓電元件就會振動向產生電壓。反之， 把電
壓加到壓電元件上也會產生超聲波。
