電容式差壓傳感器

更新時間：2014-09-26 14:47:14

應用介紹

文摘：

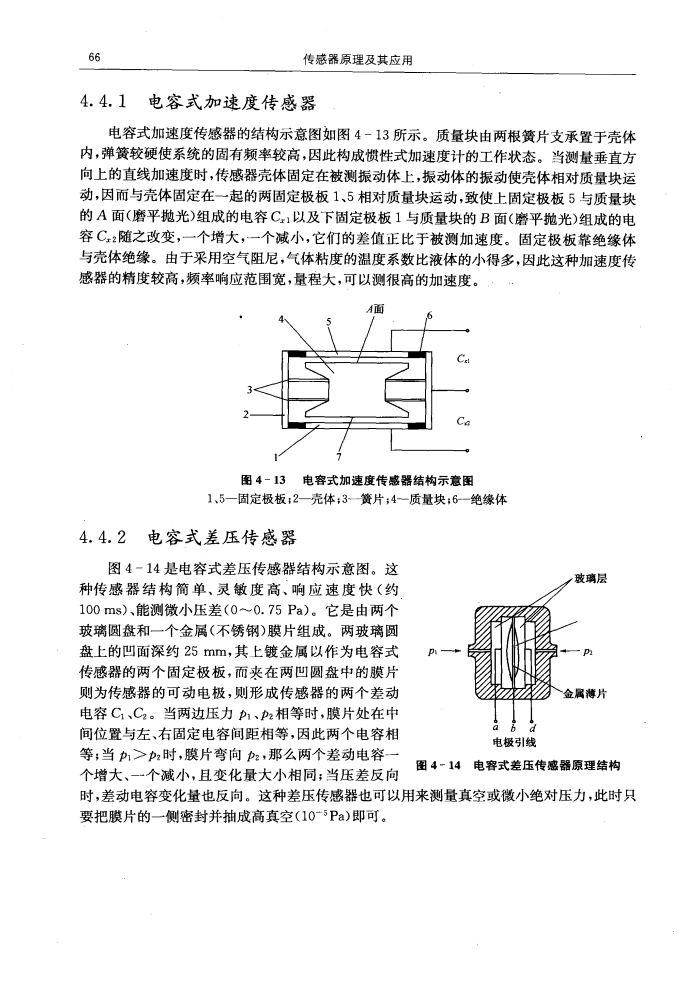

圖4-14是電容式差壓傳感器結構示意圖。這種傳感器結構簡單、靈敏度
高、響應速度快（約100ms)、能測微小壓差（0?0.75 Pa)。它是由兩個
玻璃圓盤和一個金厲（不銹鋼)膜片組成。兩玻璃圓盤上的凹面深約25
mm，其上鍍金屬以作為電容式 傳感器的兩個固定極板，而夾在兩凹圓
盤中的膜片則為傳感器的可動電極，則形成傳感器的兩個差動電容C1、
C2。當兩邊壓力p1、p2相等時。膜片處在中間位置與左、右固定電容間距
相等，因此兩個電容相等……
