差動變壓器式傳感器輸出特性
更新時間：2023-01-10 14:21:40
應用介紹
文摘：
可見，差動變壓器的靈敏度與激勵頻率成IH比,通常在中頻(400 Hz?10 kHz)應用,其電壓
靈敏度可達0.1?5 V/mm。由于靈敏度高，在測量大位移時可不用放大器，因此測量線路簡單
。差動變壓器的非線性決定于zui后一項，一般測±9 mm的差動變壓器,線性范圍 約士(5?6>m
m?；顒?dòng)銜鐵的直輕在允許的條件下盡可能粗些，這樣有效磁通較大。在不影響線性度的情況
下，初級線圈的輸入電拔(電流)盡可能高些。 當鐵芯處于線圈中心時，次級線圈的輸出電壓應為零。但是由于實際結構不完全對稱，
激磁電流與鐵芯磁通的相位差不為零以及寄生電容的綜合影響等，使得輸出電壓不為零,此
值稱為零點電壓。通常為幾毫伏到幾十毫伏，它決定傳感器的精度。為了消除零點電壓值,
通常在測量電路中采取補償措施。 差動變壓器輸出的交流信號，其波形是調幅波,無法鑒別被測位移的方向。為了觀察銜
鐵的實際運動規律，可采用差動相敏整流電路。差動變壓器除測雖位移外，還可以用來測量
振動、加速度及壓力。趨動變壓器從供電方式可分為交流式和直流式兩種。直流式差動變壓

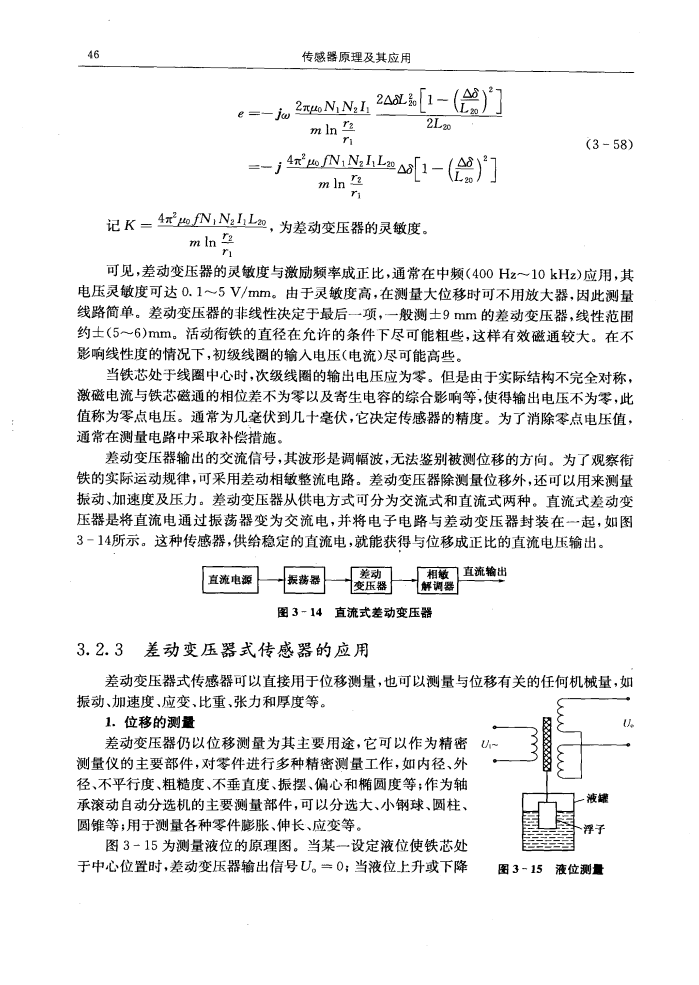

器是將直流電通過振蕩器變?yōu)榻涣麟?，并將電子電路與差動變壓器封裝在一起，如圖 3- 14
所示。這種傳感器，供給穩定的直流電，就能獲得與位移成正比的直流電輸出。 |
