光電式位移傳感器 - 新世聯傳感器
更新時間：2013-07-04 15:07:38
應用介紹

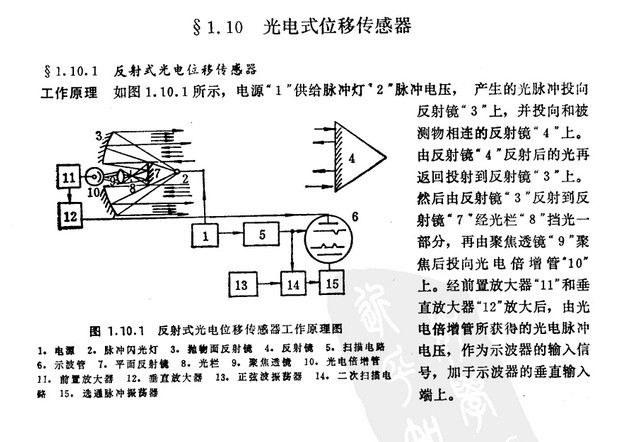

| 以下是引用片段： 1.10.1反射式光位移傳惑器 工作原理 如圖1.10.1所示，電源“1”供給脈沖燈“2”脈沖電壓，產生的光脈沖投向反射鏡“3”上，并投向和披 測物相連的反射鏡“4”上， 由反射鏡“4"反射后的光再 返回投射到反射鏡“3”上。 然后由反射鏡“3”反射到反 射鏡“7”經光欄“8”擋光一 部分，再由聚焦透鏡“9”聚 焦后投向光電倍增管“10”上，經前置放大器“11”和垂直放大器“12”放大后，由光電倍增管所茯得的光電脈沖 電壓，作為示波器的輸入信 號，加于示波器的垂直輸入端上。 |
